溫度控制儀對蒸汽過濾控制原理的改進

對果脯的烘干采用了蒸汽通入法，但其蒸汽含 有很多雜質，導致了電磁閥及其通道經常堵塞。于是筆者 考慮在電磁閥前安裝一過濾裝置以凈化蒸汽。

經過廣泛查 詢資料，得知目前我國基本上都采用 R406 型除污器，但 該除污器體積大，用力大，安裝不便，而且排污時間長， 成本高，不能很好地滿足需要。

后來筆者在 Internet 上找 到一改進產品，這就是上海正一自動化儀表廠生產的 Y 型 過濾器。該產品體積小、濾眼細、阻力小、效率高，

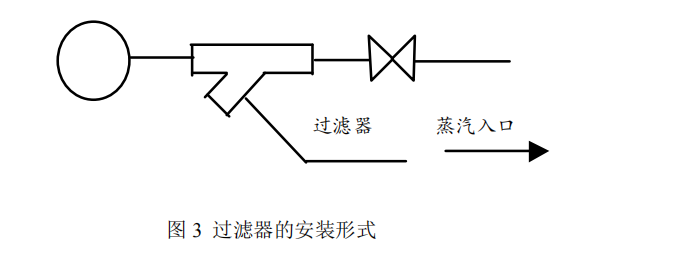

而且 它安裝檢修方便、成本低、排污時間短。此外它采用不銹 鋼制作，堅固耐用。其安裝形式為：

 控制原理的改進

原系統采用點控制的設計思路，即溫度在高過某一 設定溫度時電磁閥關閉，低于這一溫度則再打開。

由于溫 度控制系統是一大純滯后系統，所以該方法存在以下幾個問題：

（1）溫度“慣性”大，電磁閥關閉后溫度繼續上升， 磁閥關閉后溫度繼續下降，達不到預期效果；

（2）由于是點控制，繼電器及電磁閥頻繁啟停，一 方面影響其壽命，另一方面，其回流對系統產生較大的沖 擊，最終形成對系統的干擾。

 對此筆者針對該公司的實際應用需求，結合產品特 點，反復研究和實驗，提出“區間”控制思路——改“點” 控制為“區間”控制，即將溫度設在一滿足要求的范圍。

例如在本項目中，當烘干窯中的溫度超過 62° C 時關閉電 磁閥，當溫度低于 58° C 時打開電磁閥。這樣一來既減小了系統干擾，

又實現了較好的烘干效果，同時也有利于繼 電器及電磁閥壽命的提高。

2．4 抗干擾措施的改進 筆者在原系統抗干擾設計的基礎上又加入了數字濾波和在 I/O 通道加入光電藕合器件等措施。

前者可以濾去 高次諧波，后者能有效地抑制尖峰脈沖及各種噪聲干擾， 從而使過程通道上的信噪比大大提高，從而達到防止干擾 從過程通道傳入主機的目的。

2．5 故障的排除元件 對工作模式一不能使用這一故障，筆者經過觀察發 現，按下模式一按鈕，信號燈不亮，執行器件不動作，

后經測量和實驗發現其按鈕開關和一 PCB 中間繼電器已損壞，致使命令不能送至 CPU，CPU 發出的信號也不能送 至執行部件，遂對其進行更換，故障排除。
